贴片功率电感应用广泛，主要用于电源部分，可以承受较大的功率和电流，使用在1kHz附近较低频率；目前，我们主要提供以下各系列的片式电感器产品：MS 系列、PB 系列、PS 系列、PIO系列、LBS系列贴片功率电感器。
| 屏蔽方式 | 规格书下载 | 特点 | ROHS | 品牌 |

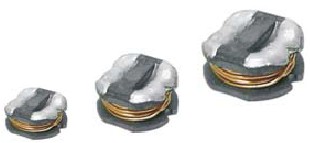

| 非屏蔽电感 |  PIO系列 |
风华高科很受欢迎的贴片功率电感产品之一，采用开放式结构，可选封装规格从PIO31（3.5*3.0*1.6mm）~PIO105（10*9*5.4mm）共11个。电感型号也丰富得多，可提供1uH~1mH范围内约200个规格 | 符合 | 风华高科 |
 PDR系列 |
采用开放式结构，具有超薄的外型尺寸，*小封装规格PDR3015高度＜1.5mm，适用于电路板排列要求特别紧凑的产品如智能手机、 | |||

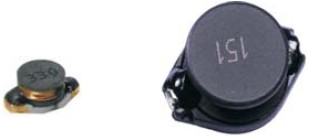

 PBO-M系列 |
镍锌铁氧体的使用频率在1MHz，100MHz之间，其物理特性有高电阻率、高居里温度、性能特性有高BS、高磁导率Ui、低矫顽力Hc、低温度系数、低损耗、良好的高频特性等优点 | |||
 PW系列 |
具有超薄型，小尺寸、大电流、适合于表面贴装及回流焊接。目前风华提供3216、3225、4532、5750四个封装规格，值得一提的是该系列产品测试频率为1Mhz，是工作频率较高的功率电感之一 | |||
 PBO系列 |
PBO系列具有大电流，屏蔽结构，适合于表面贴装,其中PBO1608采用陶瓷镀金基座，其它采用LCP塑料基座。 | |||
| 屏蔽电感 |  LBS系列 |
LBS贴片功率电感同MS等系列一样是风华高科代理商南京南山半导体的主推屏蔽电感系列之一。其*大的优势在于其超薄的外形尺寸，如LBS6028-4R7MT这一封装规格的产品厚度只有2.8mm | ||
 MS系列 |
风华高科屏蔽电感中广受欢迎的产品系列之一，风华高科电感代理商南京南山半导体有限公司在南京总部和深圳、杭州分部对常规型号备有相当数量的现货库存，能够很好的满足您的现货要求 | |||
 PIS系列 |
采用屏蔽结构，其封装尺寸较大，常规品中*小尺寸为5.8mm*6.2mm*3.2mm，*大规格为9mm*10mm*5mm。精度较高，稳定性较好。现有常规型号均为20%误差 | |||
 PS-D系列 |
采用SMD表面贴装方式的一种屏蔽电感，具有较大的饱和电流Isat（*大），例如PS8D28-2R2NT这颗2.2uh功率电感型号可以实现5A的较大额定饱和电流。 | |||
 PBS系列 |
风华高科目前生产1608（6*4*2.6mm）、3316（12.7*9.2*4.9mm）和5022（18.1*14.1*6.8mm）三个常规封装。因为该系列功率电感的外形尺寸较大，因此可提供更大的额定饱和电流，如PBS5022-100MT型号10uh电感可实现8A的Isat电流。 |
|||
 PSS系列 |
常规封装尺寸有pss4018、pss5020、pss5030、pss6025和pss6030五个规格。具体外形尺寸相见页面下方规格书。PSS屏蔽电感是贴片功率电感，感量为uh级别，电感量范围在1uh~220uh之间，具有较低的的直流电阻（*低0.01欧姆）和安培（A）级较大的额定饱和电流Isat，常规品*大额定电流可达3.6A。 |
|||
 HA系列 |
风华高科目前所能提供的较具代表性的电感产品之一。同时具备了超大额定饱和电流(6A~65A)和超薄的外形尺寸(3mm~5mm)两个突出特点。具有超低的直流电阻，具有超大的饱和额定电流Isat，具体范围：7A~65A |
| 规格尺寸 | PS2D11 | PS4018 | PIO32/43 | PIO52/53/54/73 | PIO75 | PIO105/104 | MS124 | PB5022 |
| PS3014 | PS3D18 | PB1608 | LBS6028/7030 | LBS7045 | PB3316 | MS125 | / | |
| / | / | PS5020/5030 | PS6020/6030 | MS74 | MS104R | MS127 | / | |
| / | / | PS4D28/4D18 | MS73/PS6D28 | PS6D38 | LBS10145 | LBS12575 | / | |
| / | / | / | PS5D28/5D18 | / | / | / | / | |
| REEL (PCS) | 4000 | 3000 | 2000 | 1500 | 1000 | 750 | 500 | 350 |
| BOX (PCS) | 16000 | 12000 | 8000 | 6000/4500 | 3000 | 1500 | 1000 | 700 |
规格参数 封装： LBS6028 规格尺寸（max）： 6.0*6.0*2.8mm 精度：20% 额定工作频率： 1kHz 额定工作电压：500mV 电感量：4.7uH 直流电阻(max)： 0.054 欧姆...
规格参数 封装：MS74 规格尺寸（max）：7.3 *7.3*4.2m 精度：20% 额定工作频率： 1kHz 电感量：680uH 直流电阻(max)： 0.17 欧姆 饱和电流 (max) ： 0.96 购买...
1) 存储期限 距英达出厂检验时间 6 个月内，产品可以使用检验时间可以通过包装外侧标记的检验号确认。若时间超过6 个月，应检查焊接性能后...
传统绕线型功率电感缺陷总结 一、电极焊盘可靠性：传统绕线功率电感引脚基本上是采用将漆包线直接引出挂在用环氧树脂等胶水粘合的片状或...
