TC型磁环线圈

磁环线圈是应用非常广泛的直插式电感线圈产品之一，英文全称为TOROIDAL COILS。风华高科作为中国主要的磁环线圈生产制造企业之一，提供的TC系列主要包括20、30、37、44、50、60、68、72、106等多个磁芯外径尺寸的产品。

型号识别（订购代码）：

磁环线圈型号实例：TC 50 26 - 300 K --2A

代码	含义	备注
TC	磁环线圈产品代号
50	磁芯外径=0.5英寸	注意：单位是英寸，不是mm
26	磁芯材质代号	风华高科目前TC磁环线圈常规品的材质均相同，此项对正常选型设计无意义。
300	标称电感量=30uh	单位是uH，采用三位数表示法。前两位是有效数字，后一位是有效数字后"零"的个数。
K	感量偏差=±10%	同风华其他产品的精度表示法一样，J=±5%；K=±10%；M=±20%
2A	额定电流=2A	采用直接标注法，2表示有效数字，A代表电流单位是安培。

外形尺寸说明与构造图：

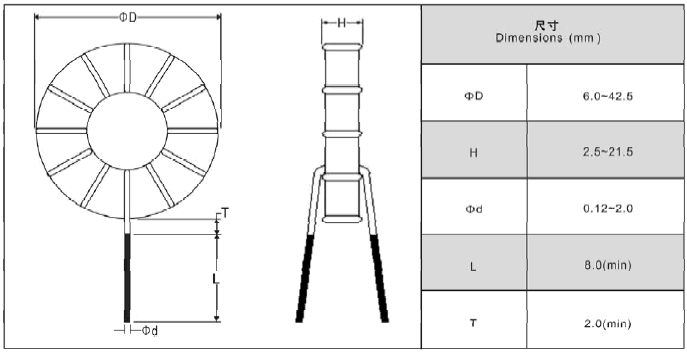

磁环线圈尺寸图片

TC型磁环线圈电性能参数与测试条件：

磁环线圈型号	标称电感量 (uH)	误差	直流电阻RDC max(Ω)	额定电流IDC (A)max	规格尺寸 (mm)
TC2026-5R0-0.5A	5.0	M：±20% K：±10% J：±5%	0.30	0.5	6.0×3.0
TC2026-8R2-2A	8.2		0.65	2.0	12.0×5.0
TC2026-9R0-0.3A	9.0		0.25	0.3	6.0×2.5
TC3026-100-2A	10.0		0.65	2.0	10.5×5.5
TC3026-120-1A	12.0		0.45	1.0	9.5×5.0
TC2026-150-0.5A	15.0		0.30	0.5	6.0×3.0
TC4426-150-0.5A	15.0		0.65	2.0	13.0×6.0
TC2026-200-0.2A	20.0		0.20	0.2	6.0×2.5
TC5026-200-3A	20.0		0.80	3.0	15.0×7.0
TC3726-220-2A	22.0		0.65	2.0	12.0×6.0
TC6026-220-5A	22.0		1.00	5.0	18.0×10.0
TC3726-240-1A	24.0		0.45	1.0	11.0×5.0
TC6826-250-5A	25.0		1.00	5.0	21.0×8.0
TC2026-270-0.1A	27.0		0.14	0.1	6.0×2.5
TC2026-270-0.3A	27.0		0.25	0.3	6.0×3.0
TC6026-290-4A	29.0		0.90	4.0	18.0×10.0
TC5026-300-2A	30.0		0.65	2.0	15.0×7.0
TC10626-300-10A	30.0		1.60	10.0	34.0×17.0
TC3026-320-1A	32.0		0.45	1.0	9.5×5.5
TC6826-320-4A	32.0		0.90	4.0	21.0×8.0
TC6026-350-3A	35.0		0.80	3.0	18.0×9.0
TC10626-350-10A	35.0		1.60	10.0	34.0×17.0
TC3026-350-0.5A	35.0		0.30	0.5	9.0×4.5
TC4426-430-1A	43.0		0.45	1.0	13.0×5.5
TC6826-430-3A	43.0		0.80	3.0	21.0×8.0
TC8026-500-5A	50.0		1.00	5.0	24.0×10.0
TC3726-560-0.5A	56.0		0.30	0.5	11.0×5.0
TC10626-560-7A	56.0		1.20	7.0	33.0×16.0
TC6026-580-2A	58.0		0.65	2.0	17.0×8.0
环境温度	18~25℃
相对湿度	45%~75%
# 特殊要求的产品，风华可以定制生产。定制起订量请咨询在线客服。
