村田0402高频贴片电感线圈LQP02TQ系列开始量产

概要

株式会社村田制作所开始了正式使用于智能手机的超小型0402尺寸 (0.4×0.2mm) 薄膜型高频片状电感器^*1“LQP02TQ系列”的量产活动。于此同时中国国内电感品牌目前主要在100505（英制0402封装层面开展对村田贴片电感的型号替代。在更小封装领域，囿于市场容量的原因，暂时还没有投入批量生产。）
LQP02TQ系列高频贴片电感与村田公司到目前为止的产品相比较，在2.4GHz频段的Q值特性大约提升了30%，是具有较高级Q值^*2特性的0402尺寸的产品。并且通过窄偏差电感值型式、广泛的电感器产品阵容，能够对于电子设备的更小型、高性能化作出贡献。

背景和詳細

伴随着智能手机等小型便携式设备的多频段、多功能、高功能化，安装在电子设备中的元件的数量正在不断增加，另一方面，随着各种便携式设备的更小型化，采用超小型0402尺寸的产品也更趋向正式化。村田公司现在已经进行了0402尺寸的高频片状电感器LQP02TN系列的量产，为了更进一步对小型便携式设备作出贡献，在原有的0402尺寸系列产品上，新增加了LQP02TQ系列产品并实现了商品化。

我们利用我公司独创的新微细加工技术，制成适合本产品的线圈的同时，通过采用了L型电极结构，实现了在0402尺寸的较高级的Q值特性。新系列LQP02TQ6N8 (电感值6.8nH) 在2.4GHz频段更达到了Q值30，与至今为止我公司LQP02TN6N8系列产品的Q值23相较之下，大约提升了30%。

并且，电感器的产品阵容也扩大到0.4nH～10nH范围的31个项目，对于电感值的偏差也达到了对应±0.1nH (0.4～3.9nH) 、±3% (4.3～10nH) 的窄偏差。今后我们将进一步实现偏差值的*小化，同时也将继续推出扩大电感值的产品。

本产品不使用欧盟RoHS指令^*3所规定的有害物质。

产品特点

• 超小型、薄型0402尺寸 (0.4×0.2×0.2mm)
• 实现0402尺寸较高Q值
• 31项目丰富的产品 (电感值: 0.4～10nH)
• 对应窄偏差 (电感偏差: ±0.1nH[0.4～3.9nH]、±3%[4.3～10nH])

用途

• 手机中的高频模块 (PA/ANT/SAW/GPS 等)
• 智能手机、手机 (WCDMA/GSM/LTE 等)
• W-LAN/Bluetooth^®等各种无线模块
• 各种高频电路

产品型号表

 http://www.murata.com.cn/new/news_release/2013/0307/number.html

电气特性

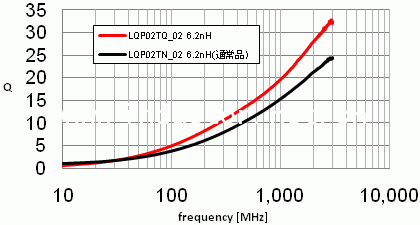

与通常品的Q值比较

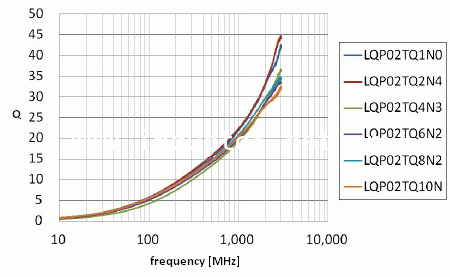

代表项目的Q值特性

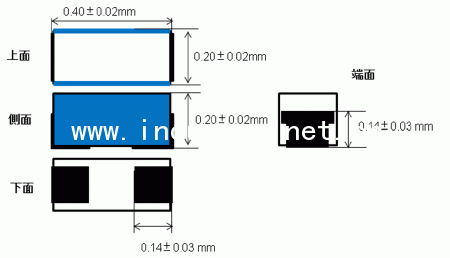

外形尺寸图

生产体制

福井村田制作所2013年2月开始量产活动

样品价格

5日元/个

术语说明
