绕线型贴片式共模滤波器

共模滤波器（英文全称Common Mode Filter Design Guide）又称为电源滤波器或者共模电感，是一个以铁氧体为磁芯的共模干扰抑制器件，它由两个尺寸相同，匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上，形成一个四端元件，要对于共模信号呈现出大电感具有抑制作用，而对于差模信号呈现出很小的漏电感几乎不起作用。风华高科生产的CMC系列绕线贴片共模电感采用铁氧体磁心，双线并绕。 低差模噪声信号抑制干扰源，耦合系数大，对高速差分信号影响小，在高速信号中难以变形。 对高频共模噪音有良好的抑制作用。同时具备更小的外形尺寸，适用于对空间要求苛刻的笔记本电脑、数码摄像机等设备。



    风华高科该系列常规品主要提供CMC0805S、CMC1206S两个封装尺寸15个常规型号，阻抗范围分布在67欧姆~2200Ω范围内,额定工作频率100MHZ，适用于各种高频电路。1206封装绕线型贴片共模滤波器(CMC)在100MHz测试频率下，共模阻抗*大可达2200Ω。

特点：

体积小，适用于高密度SMT安装；
耦合系数大，对高速差分信号具有更低的影响；
对高频共模噪音有良好的抑制作用；
对不同的噪声水平和信号频率，有67欧姆~2200欧姆可供选择；

应用范围：

电脑及外设的USB线
笔记本电脑、LCD和LVDS线
数码AV设备等的USB高速信号线。

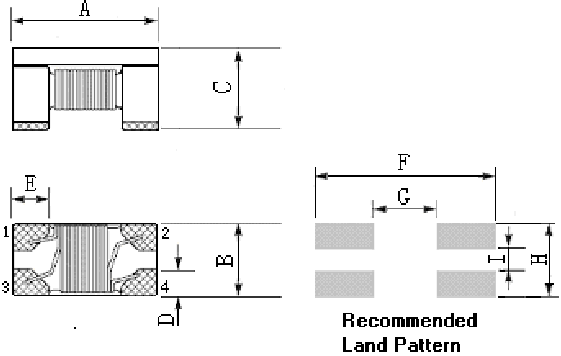

外形尺寸

ParN0.	A	B	C	D	E	F	G	H	I
CMC0805S	2.0	1.2	1.2	0.45	0.45	2.60	0.80	1.20	0.40
CMC1206S	3.2	1.6	1.8	0.60	0.70	3.70	1.60	1.60	0.40

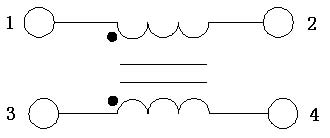

共模滤波器（电感）等效电路

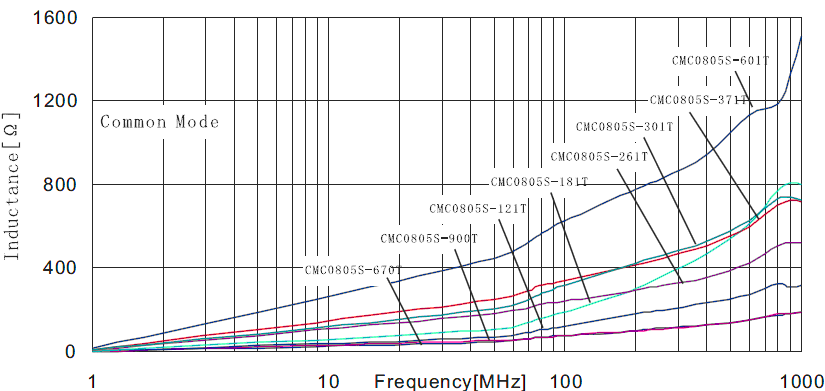

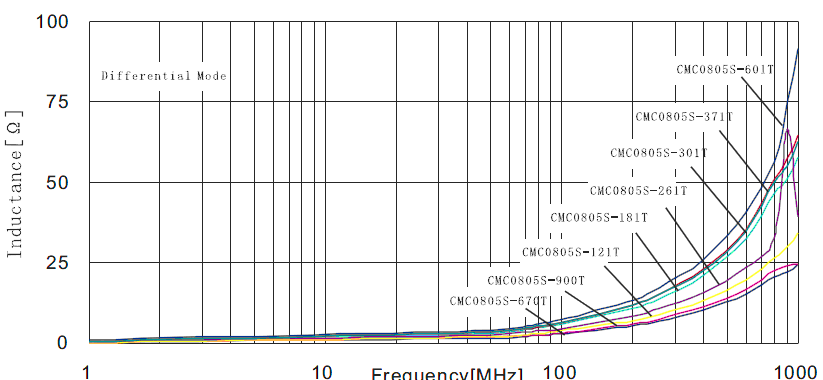

CMC0805S共模滤波器曲线图

常规共模滤波器型号与参数对比表

0805封装	共模阻抗@100MHz(Ω)	直流电阻(Ω)Max	额定电流(mA)Max	额定电压 Max	绝缘电阻IR (M)min
CMC0805S-670T	67±25%	0.25	400	50	10
CMC0805S-900T	90±25%	0.35	330
CMC0805S-121T	120±25%	0.30	370
CMC0805S-181T	180±25%	0.35	330
CMC0805S-261T	260±25%	0.40	300
CMC0805S-301T	300±25%	0.42	290
CMC0805S-371T	370±25%	0.45	280
CMC0805S-601T	600±25%	0.60	220
CMC1206S-900T	90±25%	0.30	370
CMC1206S-161T	160±25%	0.40	340
CMC1206S-261T	260±25%	0.50	310
CMC1206S-601T	600±25%	0.80	260
CMC1206S-801T	800±25%	0.90	240
CMC1206S-102T	1000±25%	1.00	230
CMC1206S-222T	2200±25%	1.20	200

选型注意事项：

选择共模滤波器的频段，共模阻抗越大越好，因此我们在选择共模电感时需要看由风华高科原厂提供的共模电感规格书器件资料，主要根据阻抗频率曲线选择。另外选择时注意考虑差模阻抗对信号的影响，主要关注差模阻抗，特别注意高速端口。

共模滤波器工作原理

原理是流过共模电流时磁环中的磁通相互叠加，从而具有相当大的电感量，对共模电流起到抑制作用，而当两线圈流过差模电流时，磁环中的磁通相互抵消，几乎没有电感量，所以差模电流可以无衰减地通过。因此共模电感在平衡线路中能有效地抑制共模干扰信号，而对线路正常传输的差模信号无影响。
