贴片式电感器早是由引线式电感发展而来。随着电子技术的发展，电路的集成化程度越来越高，在电路板上的电子元件的密度越来越大。这就要求在有限的电路板空间内能集成更多的电子元件。与引线式电感器比较，贴片式电感器的体积更小，更适合高密度电路板的贴装。
贴片电感器封装
贴片式电感器按其结构可分为
贴片绕线型
1 绕线磁芯电感器
2 绕线陶瓷芯电感器
贴片绕线电感器是由传统的电感器发展而来，所以其在小型化的同时还继承了传统电感器的一些优点。贴片绕线电感器的Q值很大，损耗特别小。电感量的范围较大，可以从mH至H的范围内变化，耐大电流。同时贴片绕线型电感器的制作工艺简单，生产成本低，因而被广泛的应用。

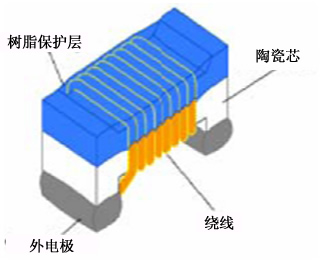

绕线陶瓷芯电感器示意图
贴片积层型
1 积层磁芯电感器
2 积层陶瓷芯电感器
贴片积层型电感器的机械强度较大，有着良好的磁屏蔽能力。其比绕线型片式电感器的尺寸更小，更适合于高密度的电路板贴装。良好的磁屏蔽性使其不会干扰到其他元器件，也防止了其他元件对它的干扰。一体化的设计使其的可靠性更高。积层片式电感的缺点是制造工艺复杂，良率较低，生产成本较高。
积层陶瓷芯电感器示意图
薄膜型
薄膜电感器
薄膜型片式电感器的Q值高，电感量的精度高。由于它的内电极集中在一个层面上，所以磁场在其上的分布均匀，可以在微波段保持良好的精度与Q值。
薄膜电感器示意图
不同类型电感器的特点
绕线型的特点是Q值远高于叠层行。由于Q值越高，滤波器带通的衰减特性越好，所以它可使用于RF部的匹配电路上。另外，由于通过它可确保天线的收发信号灵敏度，因此也经常被用于天线的匹配电路上。其次，因其低Rdc特性，也适用于大电流流过的扼流电路中。
叠层型的特点是虽然其Q值不高，但其L值的偏差及整体的平衡性较好。因此被广泛使用于RF的匹配电路、共振电路及扼流电路中。
薄膜型的特点是它利用感光法形成电极，从而可实现对线圈模型的细微加工，在实现小型化的同时具备较高的Q值特性，且L值的偏差较小，能实现较小L值的分布响应。
贴片式电感器制造流程

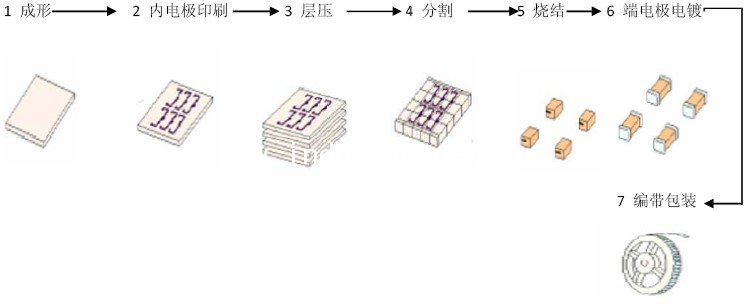

积层片式电感器

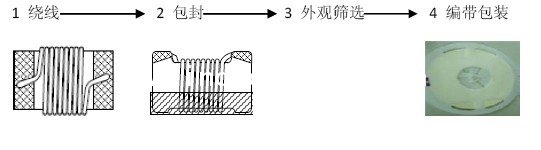

绕线片式电感器
薄膜片式电感器
贴片式电感器的应用推荐
低频电路应用
铁氧体电感器具有很高的电感量，在低频电路中具有很高的Q值，非常适合应用于低频电路。
积层电感器在低频电路中可用作，视频、音频、网卡、LCD驱动器。
绕线电感器在低频电路中散差小，Q值高，可用作高性能电子器件，例如照相机，硬盘，汽车音响设备等。
高频电路应用
陶瓷芯电感器具有很高的自谐振频率与Q值，非常适合高频电路。
积层片式电感器在高频电路中损耗低可作为信号传输设备中的射频电路。
绕线片式电感器的Q值高，自谐振频率高，常用于高性能射频电路。
【
