1、在电源电路中使用的电感器的代表性用途是“功率电感用”和“扼流用”，被用于所有的电子设备。
表1 列明了电源电路用电感器的用途与作用
| 用途 | 目的 | |
|---|---|---|
| 功率电感 | 将电能转换为磁能存储和释放，成为电压转换电路的一个组成部分。 | 降低直流电阻、降低交流电阻、改善直流叠加特性 |
| 扼流用电感 | 阻止高频AC电流成分 | 提高电感量、降低直流电阻 |
风华高科生产的电源电路用电感器商品有两种结构，即绕线型和叠层型。可以有效发挥各种产品的特性，在各种用途中应用。
将风华的磁性材料技术和绕线技术 (适用各种线径) 有机结合，制造出品种丰富的产品。

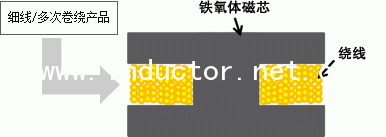

绕线型电感的产品截面示意图
结构特点：
绕线型电感是将铜线在铁氧体磁芯上绕成螺旋状。风华的电源电路用绕线型电感，大都在铁氧体磁芯上卷绕的铜线上面涂敷各种树脂。树脂涂层的目的在于提高产品强度。
绕线型电感适用于大电流领域和高电感值领域。应用领域非常广泛，包括手机、电视机、硬盘驱动器、数码相机等。
将风华的磁性材料技术和叠层技术有机结合，在小型尺寸领域也实现了大电流特性。
注) 纵横比 (T/W) : 电感器导体的宽度 (W) 与高度 (T) 之比

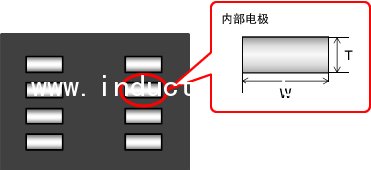

叠层型电感的芯片截面示意图
特点
将风华的磁性材料技术和叠层技术有机结合，在小型尺寸领域也实现了大电流特性。
注) 纵横比 (T/W) : 电感器导体的宽度 (W) 与高度 (T) 之比
| 绕线法 | 叠层法 | |
|---|---|---|
| 结构 |
 |
 |
| 特性 |
|
|
| 用途 | 手机、数码相机、电视机、硬盘驱动器、游戏机 | 手机、数码相机 |
