风华高科电感官方提示：贴片功率电感推荐焊接条件

1、焊接方式：
风华目前提供的片式功率电感器均适用于波峰焊和回流焊；
2、适用哪些焊剂：
a) 使用松香基助焊剂，禁止使用卤化物含量超过 0.2(wt)%的强酸性助焊剂。
b) 无铅产品使用纯锡焊料(96.5Sn /3.0Ag/0.5Cu)。
3、焊接条件
预热时，产品表温与焊料温度的温差*大不允许超出 150℃，焊接完冷却时，产品表温与溶剂温度之间的温差*大不超过100℃
预热不足有可能引发产品表面裂纹，从而导致产品品质下降。
产品要在以下画出的曲线允许的范围内进行焊接。
其它焊接条件可能引起产品电极的腐蚀。
当焊接重复时，允许的时间为*一次做的累计时间

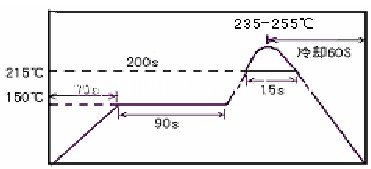

回流焊曲线图：

回流焊曲线图

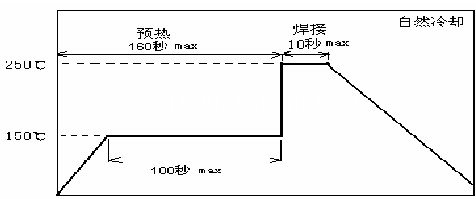

波峰焊曲线图：

波峰焊曲线图

4、手工焊接的条件和注意事项
手工焊接
烙铁温度：280℃
功率：*大为 30W
烙铁停留时间：<5S （注意不要将烙铁碰到产品线圈）
手工焊接功率电感示意图

手工焊接功率电感示意图

5、清洗条件
清洗温度： 60℃ （较高）清洗时间： 1 分钟（多）.
超声波功率： *大为 200W【在百度搜索更多推荐焊接条件】
